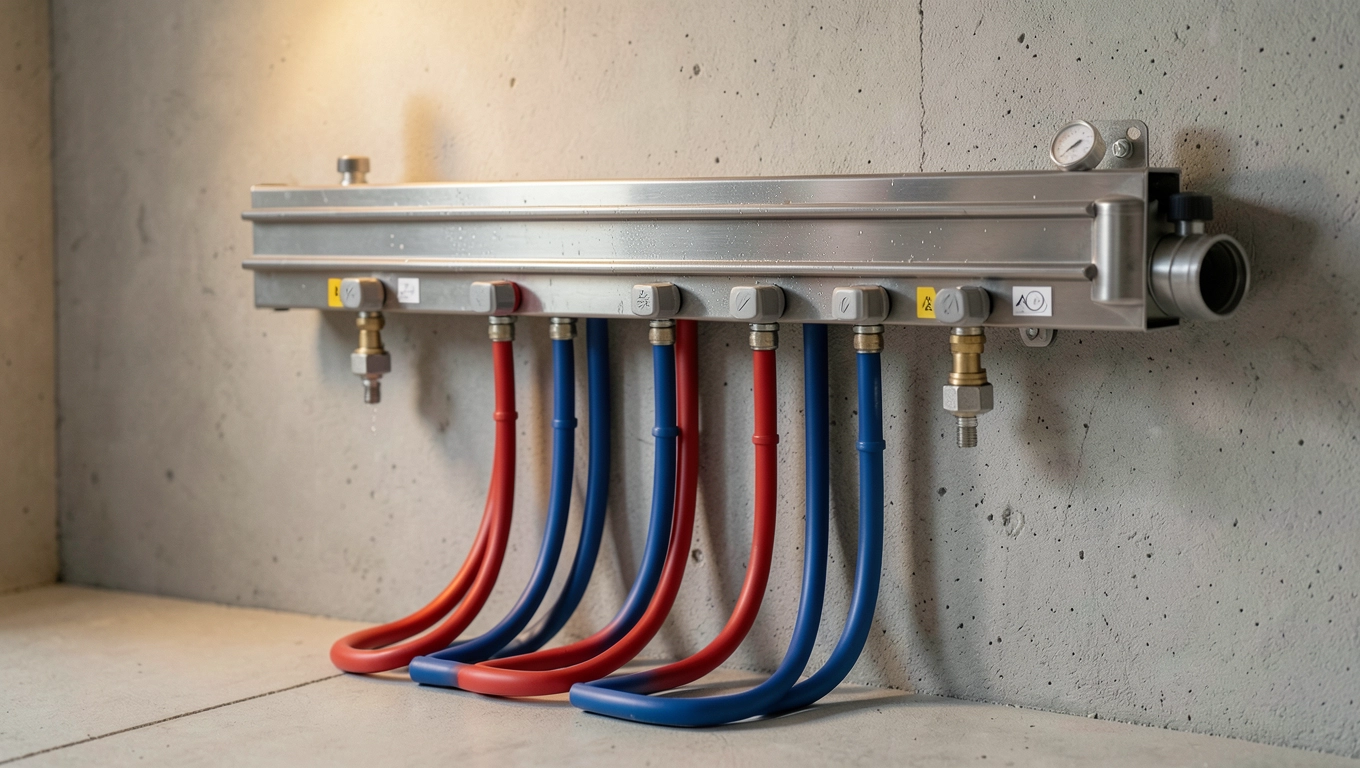

W sypialni 24°C, a w gabinecie po drugiej stronie korytarza ledwie 21°C i oba grzeją z tej samej instalacji. Ten scenariusz powtarza się w co trzecim domu z podłogówką, którą ktoś próbował złożyć po omacku. Rozdzielnia ogrzewania podłogowego z rotametrami to element, który decyduje, czy woda dotrze do każdej pętli w równych ilościach, czy jedne pomieszczenia będą przegrzane kosztem innych. Poniżej kompletny przewodnik dla kogoś, kto kupuje taki osprzęt pierwszy raz albo zamierza zweryfikować wykonawcę.

• Ile obwodów rozdzielni dobrać do metrażu podłogówki
• Mosiądz czy INOX: porównanie materiałów rozdzielni podłogowej
• Podłączenie rozdzielni do źródła ciepła trzy schematy
• Regulacja przepływu na rotametrach wzór i praktyka
• Montaż rozdzielni ogrzewania podłogowego krok po kroku

Ile obwodów rozdzielni dobrać do metrażu podłogówki

Zasada jest prosta, choć łamana nagminnie: jeden obwód obsługuje od 15 do 20 m² powierzchni grzewczej, a jego długość nie powinna przekraczać 80-100 m. Dłuższa pętla oznacza większe opory przepływu, które pompa obiegowa pokona, ale kosztem hałasu i nierównomierności temperatury w jednym pomieszczeniu. Praktyka instalatorska podpowiada, że optymalne są odcinki 60-80 m, bo wtedy rura 16×2 zachowuje elastyczność układania i mieści się w rozsądnym rozstawie.

Każde pomieszczenie z osobnym termostatem wymaga osobnej pętli. To nie kaprys projektanta, lecz wymóg normy PN-EN 1264, która dopuszcza niezależną regulację temperatury tylko w strefach wydzielonych hydraulicznie. Salon otwarty na kuchnię liczy się jako jedno pomieszczenie, ale jeśli ktoś chce mieć w kuchni 23°C, a w salonie 21°C, to potrzebuje dwóch obwodów. Łazienka zawsze idzie osobno, niezależnie od metrażu.

Przy doborze warto zostawić jeden obwód w rezerwie. Jeśli projektant zaplanował sześć pętli, a budżet pozwala, lepiej wziąć rozdzielacz ośmioobwodowy i zatkać niewykorzystane wyjścia zaślepkami. Kosztuje to kilkadziesiąt złotych, a w przyszłości pozwala dołożyć strefę bez wymiany całego osprzętu.

Dowiedz się więcej o rozdzielacz ogrzewania podłogowego 4 obwody

Mosiądz czy INOX: porównanie materiałów rozdzielni podłogowej

Belka rozdzielacza wykonana z mosiądzu MO58 i stalowa belka z AISI 304 to dwa różne światy inwestycyjne. Mosiądz ma gęstość 8,4 g/cm³, nierdzewka 7,9 g/cm³, więc waga różni się niewiele. Klucz leży w odporności na korozję wżerową w środowisku wody grzewczej o obniżonym pH oraz w cenie gotowego wyrobu. Mosiężne rozdzielacze do podłogówki kosztują od 120 do 180 PLN za obwód, wersje ze stali nierdzewnej od 220 do 340 PLN za obwód.

Żywotność obu materiałów przy prawidłowych parametrach wody przekracza dwadzieścia lat. Różnica ujawnia się, gdy woda instalacyjna ma podwyższoną zawartość chlorków albo kiedy inwestor nie stosuje inhibitorów korozji. Stal AISI 304 lepiej znosi takie warunki, choć przy twardości wody powyżej 20°dH traci przewagę na rzecz mosiądzu, który nie koroduje wżerowo.

Wybór zależy od źródła ciepła, nie od kaprysu. Pod pompę ciepła wybierz INOX, ponieważ niska temperatura pracy i ryzyko kondensacji wilgoci na zimnych elementach mosiężnych sprzyjają korozji. Pod kocioł kondensacyjny mosiądz w zupełności wystarczy i pozwoli zaoszczędzić kilkaset złotych. Kocioł stałopalny węglowy działa w zbyt wysokich temperaturach dla podłogówki bez grupy mieszającej, więc materiał rozdzielacza schodzi na dalszy plan.

Zobacz także rozdzielacz do podłogówki 12 sekcji z szafka

⚠️ Nie instaluj rozdzielacza podłogowego bezpośrednio za kotłem węglowym lub na ekogroszek. Temperatura zasilania 60-80°C zniszczy warstwę posadzki, fugi i samą rurę PE-X w ciągu kilku sezonów. Konieczna jest grupa mieszająca obniżająca temperaturę do 35-45°C.

Podłączenie rozdzielni do źródła ciepła trzy schematy

Schemat pierwszy, najprostszy: pompa ciepła zmodulowana podłogowo. Źródło wytwarza wodę o temperaturze 30-35°C, która trafia bezpośrednio na rozdzielacz, a stamtąd do pętli. Brak grupy mieszającej, brak sprzęgła, brak zaworu mieszającego. To układ zalecany przez normę PN-EN 1264 dla pomp ciepła typu powietrze-woda i grunt-woda o mocy do 12 kW.

Schemat drugi: kocioł kondensacyjny. Urządzenie pracuje w trybie niskotemperaturowym, więc woda z zasilania 40-50°C zasila rozdzielacz bezpośrednio. Wymagane jest jedynie sprzęgło hydrauliczne, które oddziela obieg kotłowy od obiegu podłogowego i chroni pompę obiegową przed przeciążeniem. Układ prosty, tani, sprawdzony w tysiącach domów.

Zobacz rozdzielacz do podłogówki 2 sekcji z pompą

Schemat trzeci, konieczny przy tradycyjnych kotłach: kocioł węglowy, na ekogroszek lub na pellet. Temperatura wody kotłowej 60-80°C wymaga zastosowania grupy mieszającej z zaworem trójdrogowym i pompą obiegową. Grupa miesza wodę gorącą z kotła z chłodną wodą powrotną, obniżając temperaturę zasilania podłogówki do bezpiecznych 40-45°C. Bez tego elementu wylewka cementowa pęka, a rury tracą elastyczność.

Regulacja przepływu na rotametrach wzór i praktyka

Rotametr to przezroczysta rurka z pływakiem, która pokazuje aktualny przepływ w litrach na minutę. Ustawienie właściwej wartości na każdym obwodzie decyduje o równomierności grzania. Wzór jest prosty:

V (l/min) = moc obwodu (W) / [ΔT (°C) × 1,16]

ΔT to różnica między temperaturą wody wpływającej do pętli a temperaturą powracającej. Standardowo przyjmuje się 5°C, choć w praktyce często mierzy się 3-7°C. Współczynnik 1,16 to ciepło właściwe wody przeliczone na minuty 1 wat na godzinę odpowiada dokładnie 1/1,16 litra wody ogrzewanego o 1°C w ciągu minuty.

Przykład pierwszy: pokój o zapotrzebowaniu 1500 W, ΔT 5°C. V = 1500 / (5 × 1,16) = 1500 / 5,8 = 2,59 l/min. Na rotametrze ustawiamy 2,6 l/min. Przykład drugi: łazienka z mocą 1800 W i tą samą deltą 5°C, daje 3,1 l/min. Takie wartości są typowe dla domu 120 m² z pompą ciepła 9 kW.

Regulację zaczyna się od najdłuższej pętli (największe opory) i schodzi się do najkrótszej. Każdy obwód powinien pracować w zakresie 1,0-4,5 l/min. Poniżej 1,0 l/min pływak rotametru zaczyna niestabilnie drgać, powyżej 4,5 l/min przepływ jest nadmierny i szumi w rurach. Po ustawieniu wszystkich wartości trzeba odczekać dobę i skorygować ustawienia tam, gdzie temperatura w pokoju odbiega od zadanej o więcej niż 1°C.

Montaż rozdzielni ogrzewania podłogowego krok po kroku

Montaż wymaga czystego, suchego pomieszczenia z dostępem do kanalizacji i prądu. Najczęściej rozdzielacz trafia do kotłowni, garażu lub wnęki w przedpokoju. Wysokość montażu liczona od podłogi do osi belki powinna wynosić 50-70 cm pozwala to wygodnie operować kluczem przy każdym przyłączu.

Checklista montażowa

• Szafka wnękowa lub natynkowa, głębokość min. 12 cm, szerokość dostosowana do liczby obwodów plus 10 cm zapasu
• Konsole montażowe regulowane, tłumią drgania pompy obiegowej przenoszone na rury
• Podłączenie zasilania i powrotu z lewej strony belka zasilająca (zawory regulacyjne), z prawej powrotna (rotametry)
• Zawory odcinające kulowe, na obu przyłączach rozdzielacza, umożliwiają odcięcie instalacji bez spuszczania wody
• Próba ciśnieniowa 6 bar przez 30 minut, brak spadku ciśnienia = szczelność potwierdzona
• Płukanie instalacji woda z sieci pod ciśnieniem 4 bar przez 15 minut na każdy obwód osobno
• Odpowietrzanie zawory ręczne na każdym obwodzie, odkręcone do momentu pojawienia się wody bez pęcherzyków
• Regulacja przepływu ustawienie rotametrów wg wzoru, korekta po 24 godzinach
• Odbiór i dokumentacja protokół próby ciśnieniowej, gwarancje materiałowe, schemat montażowy

Najczęstszy błąd to pominięcie płukania po próbie ciśnieniowej. Woda z próby zostawia w rurach osad i opiłki, które osadzają się w rotametrach i zaworach termostatycznych. Po sezonie użytkowania objawia się to zatkaniem pływaków i nierównomiernym grzaniem, które trudno zdiagnozować bez demontażu belki.

Przy pompie ciepła wybieraj rozdzielacz nierdzewny 8-10 obwodów, montowany 60 cm nad podłogą w szafce wnękowej. Przy kotle kondensacyjnym mosiądz wystarczy. Przy kotle węglowym najpierw zamontuj grupę mieszającą, a materiał rozdzielacza schodzi na drugi plan. Rotametry ustawiaj wg wzoru V = W / (ΔT × 1,16), koryguj po dobie, płukanie i próbę ciśnieniową wykonaj zawsze, nawet jeśli wykonawca się spieszy.

Dobranie rozdzielacza ogrzewania podłogowego to nie jest wybór między podobnymi produktami, tylko inżynieria dopasowana do konkretnego źródła ciepła i metrażu. Jeśli chcesz, aby ktoś przeliczył parametry dla Twojej powierzchni i dobrał liczbę obwodów pod konkretne pomieszczenia, skorzystaj z konfiguratora rozdzielaczy zajmuje to trzy minuty, a eliminuje ryzyko zakupu osprzętu, który nie spełni normy PN-EN 1264.
