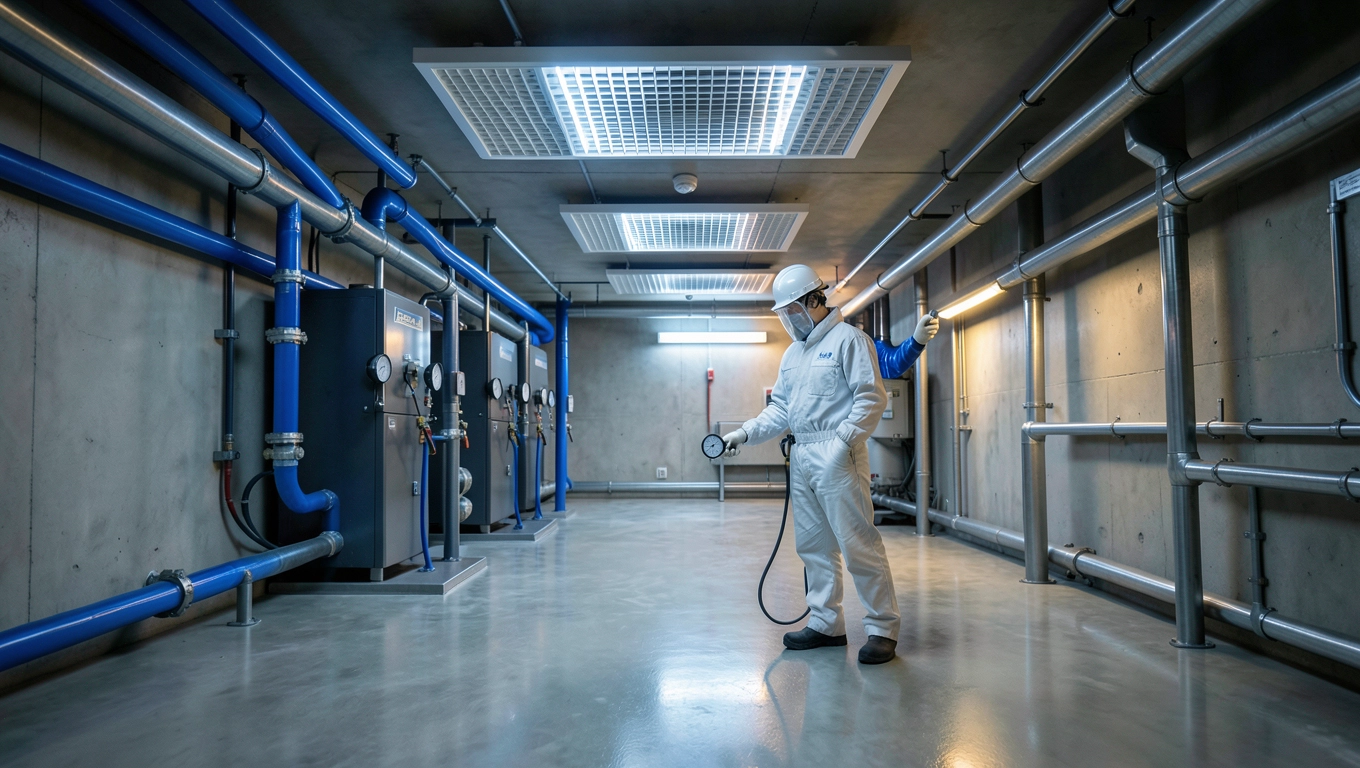

Chłodzenie podłogowe w przemyśle: jak obniżyć koszty energii nawet o 40%

Setki kilowatów ciepła odprowadzanych z procesów technologicznych, gorące maszyny, personel pracujący w pełnym ubraniu ochronnym, a do tego rosnące rachunki za energię. Klasyczna klimatyzacja dmuchająca zimnym powietrzem pod sufitem często zawodzi tam, gdzie hala liczy ponad 2 000 m², a strefy produkcyjne różnią się między sobą obciążeniem cieplnym. Odpowiedzią, która w ostatnich latach realnie zmienia oblicze przemysłowego komfortu cieplnego, są systemy chłodzenia podłogowego dla przemysłu, czyli rozwiązania, w których cała powierzchnia posadzki staje się wymiennikiem ciepła. Efektywność rośnie, koszty eksploatacji spadają, a ryzyko przeciągów wśród operatorów maszyn niemal znika. Pytanie brzmi, jak to działa, ile kosztuje i co zrobić, żeby instalacja nie zamieniła się w pułapkę kondensacyjną.

• Zasada działania chłodzenia podłogowego w halach i obiektach produkcyjnych
• Koszt wdrożenia i zwrot z inwestycji w przemysłową podłogówkę chłodzącą
• Sterowanie i integracja chłodzenia podłogowego z pompą ciepła

Zasada działania chłodzenia podłogowego w halach i obiektach produkcyjnych

W trybie chłodzenia przez rury lub kanały zatopione w posadzce przepływa woda o temperaturze wyższej niż temperatura powietrza, dzięki czemu posadzka pochłania ciepło z hali i oddaje je do obiegu chłodniczego. Kluczowy parametr to temperatura zasilania, która w instalacjach przemysłowych rzadko schodzi poniżej 16°C, a najczęściej oscyluje w granicach 18-22°C. Taka wartość zapobiega kondensacji pary wodnej na powierzchni podłogi, a jednocześnie pozwala odebrać od 60 do 120 W/m² mocy cieplnej. To fizycznie więcej, niż oferuje standardowa klimatyzacja kasetonowa, bo cała posadzka pracuje jako niskotemperaturowy radiator.

Przepływ ciepła odbywa się głównie przez promieniowanie, które w normalnych warunkach odpowiada za 50-70% wymiany, oraz konwekcję naturalną unoszącą chłodne powietrze znad posadzki. Różnica względem grzania polega na odwróconym strumieniu energii i konieczności precyzyjnego sterowania wilgotnością. Norma PN-EN 1264 dopuszcza w trybie chłodzenia temperaturę powierzchni podłogi nie niższą niż 19°C w strefach stałego pobytu osób, a w strefach przemysłowych obowiązuje ograniczenie wynikające z punktu rosy otoczenia. Przekroczenie tej granicy oznacza skropliny, śliską nawierzchnię i ryzyko uszkodzeń elektronicznych wrażliwych urządzeń.

W obiektach przemysłowych najczęściej stosuje się wariant wodny z rurami PE-Xa lub PE-RT II o średnicy 16-25 mm, układanymi w wylewce betonowej lub anhydrytowej. Grubość warstwy akumulacyjnej wynosi zazwyczaj 60-100 mm nad rurami, co daje pojemność cieplną zdolną do łagodzenia szczytowych obciążeń produkcyjnych. W halach, gdzie nie można podnieść poziomu posadzki, sprawdzają się systemy niskoprofilowe o grubości 30-50 mm, montowane bezpośrednio pod wykończeniem z żywicy lub płyt ceramicznych.

Źródłem chłodu najczęściej jest pompa ciepła w trybie rewersyjnym, agregat wody lodowej albo studnia głębinowa. Sprężarkowe wytwornice wody lodowej pozwalają uzyskać stabilną temperaturę zasilania 12-15°C niezależnie od warunków zewnętrznych, co minimalizuje ryzyko kondensacji. Pompy ciepła powietrze-woda pracują wydajnie do temperatury zewnętrznej około -10°C, ale ich moc chłodnicza spada wraz ze wzrostem temperatury na zewnątrz, dlatego przy halach z dużym zapotrzebowaniem na chłód projektanci coraz częściej dobierają urządzenia typu monoblok o mocy 50-300 kW. Tam, gdzie dostępna jest woda gruntowa, wymiennik gruntowy zapewnia stabilne parametry chłodzenia przez cały rok przy współczynniku EER przekraczającym 5,0.

Efektywność całego układu zależy od trzech filarów: izolacji termicznej pod rurami, równomierności rozstawu i temperatury punktu rosy. Polistyren XPS lub pianka PIR o grubości 50-100 mm zapobiega stratom chłodu w podłoże. Rozstaw rur 150-300 mm dobiera się na podstawie mapy obciążeń cieplnych, gęściej pod liniami produkcyjnymi emitującymi najwięcej ciepła. Równie ważne jest zachowanie dylatacji obwodowej wzdłuż ścian i słupów, bo bez niej naprężenia termiczne wylewki potrafią w ciągu kilku sezonów popękać posadzkę. W trybie chłodzenia wydłużenie rur jest odwrotne niż przy grzaniu, więc tolerancje montażowe muszą uwzględniać skurcz warstwy akumulacyjnej.

Realne korzyści widać już w pierwszym sezonie letnim. W hali logistycznej o powierzchni 4 200 m², w której zrezygnowano z 24 klimakonwektorów sufitowych na rzecz chłodzenia podłogowego, średni pobór energii spadł o 38%, a temperatura powietrza w strefie roboczej utrzymywała się na poziomie 22-24°C zamiast dotychczasowych 26-28°C. Powodem jest stabilność pionowego profilu temperatur: ciepło odbierane jest od stóp, gdzie człowiek odczuwa komfort, a nie od głowy, jak przy klasycznej klimatyzacji nawiewnej. Równomierność rozkładu temperatury w takiej hali sięga ±1,5°C, co potwierdza norma VDI 6002 stosowana w niemieckim budownictwie przemysłowym.

Kiedy chłodzenie podłogowe nie zadziała

Istnieją sytuacje, w których posadzka chłodząca nie spełni oczekiwań. W halach z dużą liczbą otwartych bram wjściowych napływające gorące powietrze błyskawicznie miesza się z chłodem od podłogi, tworząc mgłę i wytrącając kondensację. Podobnie dzieje się w procesach z intensywnym parowaniem, na przykład w lakierniach czy zakładach galwanicznych, gdzie wilgotność względna przekracza 70%. W takich warunkach konieczne jest osuszanie powietrza za pomocą wymiennika glikolowego albo agregatu sorpcyjnego, bo inaczej punkt rosy zostanie przekroczony w ciągu minut. Również posadzki drewniane i wykładziny PVC o grubości powyżej 10 mm stawiają opór cieplny tak duży, że moc chłodzenia spada o 40-60%, więc tam lepszym wyborem będą klimakonwektory lub chłodzenie sufitowe.

Koszt wdrożenia i zwrot z inwestycji w przemysłową podłogówkę chłodzącą

Budżet na wykonanie instalacji zależy od technologii, powierzchni oraz dostępności źródła chłodu. W hali nowo wznoszonej wariant mokry z wylewką anhydrytową kosztuje od 280 do 420 zł netto za metr kwadratowy powierzchni chłodzonej. Cena obejmuje izolację XPS, rury, rozdzielacz, regulację i wylewkę, ale nie źródło chłodu. Wariant suchy z płytami systemowymi i rurami zatrzaskowymi to wydatek 380-560 zł netto za m², uzasadniony niskim profilem i brakiem czasu schnięcia wylewki. W obiektach remontowanych, gdzie trzeba zachować istniejącą posadzkę, najczęściej wybiera się systemy kanałowe z modułów stalowych albo kapilarnych mat montowanych pod sufitem, co podnosi koszt do 600-850 zł netto za m², ale eliminuje ryzyko demontażu infrastruktury produkcyjnej.

Do powyższych kosztów trzeba doliczyć pompę ciepła lub agregat wody lodowej, który dla hali 5 000 m² o zapotrzebowaniu 350 kW chłodu kosztuje od 380 000 do 720 000 zł netto w zależności od technologii i producenta. Układ sterowania z siłownikami termoelektrycznymi, rozdzielaczami modułowymi i automatyką pogodową to dodatkowe 45 000-90 000 zł netto. Łączny budżet inwestycji przy powierzchni 5 000 m² zamyka się w przedziale 1,8-3,4 mln zł netto, ale obejmuje kompleksowy system zdolny do pracy całorocznej, zimą jako ogrzewanie, latem jako chłodzenie.

Zwrot z inwestycji wynika z trzech filarów: niższych rachunków za energię, eliminacji kosztów utrzymania urządzeń nawiewnych i wzrostu wydajności pracy. W typowej hali produkcyjnej łączny koszt chłodzenia tradycyjną klimatyzacją kasetonową sięga 0,18-0,26 zł netto za m² na godzinę pracy, a w przypadku chłodzenia podłogowego z pompą ciepła spada do 0,07-0,11 zł. Przy pracy na dwie zmiany, 250 dni w roku, oszczędność sięga 240 000-380 000 zł rocznie. Po dodaniu korzyści z braku serwisowania kanałów, filtrów i jednostek zewnętrznych, prosty okres zwrotu mieści się w granicach 5-8 lat. W programie Czyste Powietrze oraz nowej edycji FEnIKS dofinansowanie może pokryć 25-45% kosztów kwalifikowanych, skracając ten czas do 3-5 lat.

Przy kalkulacji ROI pamiętaj o uwzględnieniu współczynnika SCOP pompy ciepła. Urządzenia klasy A+++ osiągają SCOP 4,8-5,4 w warunkach klimatu umiarkowanego, co oznacza, że 1 kWh energii elektrycznej dostarcza około 5 kWh ciepła lub chłodu. Taki wskaźnik zmienia ekonomię inwestycji, bo w trybie chłodzenia rzeczywisty koszt prądu spada o kolejne 15-20% względem standardowych sprężarkowych agregatów.

Sterowanie i integracja chłodzenia podłogowego z pompą ciepła

Mózg całej instalacji to rozdzielacz z napędami termoelektrycznymi sterującymi przepływem w poszczególnych pętlach. Każdy obieg odbiera tyle wody lodowej, ile wynika z aktualnego obciążenia cieplnego w danej strefie. Regulatory pokojowe komunikują się z centralą przez protokół Modbus TCP albo KNX, a ta z kolei steruje sprężarką pompy ciepła, zaworem czterodrogowym i pompą obiegową. W trybie chłodzenia zawór rewersyjny przełącza obieg na parownik, a sprężarka pracuje w zakresie 30-100% wydajności dzięki falownikowi. Dzięki temu temperatura wody lodowej pozostaje stabilna z dokładnością ±0,3°C nawet przy gwałtownych zmianach nasłonecznienia hali.

Integracja z systemem BMS pozwala koordynować chłodzenie z wentylacją mechaniczną, oświetleniem LED i procesami technologicznymi. Typowy algorytm reaguje na cztery sygnały: temperaturę wewnętrzną, wilgotność względną, temperaturę zewnętrzną i obciążenie produkcyjne (sygnał 0-10 V z nadrzędnego sterownika PLC). Gdy linia produkcyjna zwalnia, BMS obniża moc chłodniczą o 15-20%, co przekłada się na wymierne oszczędności energii. Histereza załączeń wynosi 1-2°C, aby uniknąć cyklicznego włączania sprężarki, co skraca jej żywotność. Z mojego doświadczenia najlepiej sprawdza się logika rozmyta, w której regulator reaguje na trend zmian temperatury, a nie tylko na wartość chwilową.

Kluczowe znaczenie ma ochrona przed kondensacją. Czujnik punktu rosy montowany w najchłodniejszym miejscu hali wysyła sygnał do sterownika, który dynamicznie podnosi temperaturę zasilania, gdy wilgotność zbliża się do granicy. W praktyce różnica między temperaturą zasilania a punktem rosy nie powinna spaść poniżej 2°C. Dodatkowo w strefach o podwyższonej wilgotności (mycie, parowanie, lakierowanie) montuje się dodatkowe osuszacze sorpcyjne o wydajności 5-15 kg/h, których praca zsynchronizowana jest z chłodzeniem podłogowym. W halach o normalnej wilgotności 40-55% RH takie zabezpieczenia nie są potrzebne.

Programowanie krzywej chłodzenia pozwala dostosować moc do warunków pogodowych. Przy temperaturze zewnętrznej 25°C pompa ciepła utrzymuje zasilanie 20°C, przy 30°C obniża je do 17°C, a powyżej 35°C wchodzi w tryb intensywny z zasilaniem 15°C. Taka elastyczność sprawia, że pompa zużywa minimalną ilość energii, a komfort cieplny pozostaje wysoki. W halach z dużymi przeszkleniami warto dodać sterowanie żaluzjami, które w słoneczne dni ograniczają zyski cieplne o 30-40%, jednocześnie zmniejszając obciążenie chłodzenia. Taka integracja z automatyką budynkową pozwala osiągnąć klasę energetyczną A+ nawet w obiektach wielkopowierzchniowych.

Wieloletnia eksploatacja nie wymaga skomplikowanych zabiegów, ale kilka czynności warto wykonywać regularnie. Co 12 miesięcy instalator powinien sprawdzić ciśnienie w obiegu, szczelność połączeń, jakość wody (pH 7,5-9,0, twardość poniżej 20°dH) i działanie automatyki. Co 3-5 lat zaleca się płukanie instalacji roztworem kwasu cytrynowego lub preparatu na bazie fosforanów, aby usunąć osady wapienne. Żywotność rur PE-Xa sięga 50 lat, pomp ciepła 18-25 lat, a rozdzielaczy i napędów termoelektrycznych około 12-15 lat. Gwarancja systemowa renomowanych producentów obejmuje zazwyczaj 10 lat na rury i 5 lat na komponenty elektroniczne, co daje inwestorowi realne poczucie bezpieczeństwa.

Decyzja o wdrożeniu systemu chłodzenia podłogowego w hali przemysłowej powinna opierać się na rzetelnej analizie obciążeń cieplnych, dostępności źródła chłodu oraz wymaganiach procesów technologicznych. Przy powierzchniach powyżej 2 000 m² i stałym zapotrzebowaniu na chłód taki układ jest nie tylko tańszy w eksploatacji, ale też zdrowszy dla personelu i bardziej przyjazny dla maszyn. Kluczowe jest powierzenie projektu doświadczonej firmie, która dobierze parametry pracy, wykona obliczenia hydrauliczne i zapewni wieloletni serwis. Dobrze zaprojektowana instalacja zwraca się szybciej, niż zakłada większość kalkulacji biznesowych.
