Planujesz instalację ogrzewania podłogowego i toniesz w morzu sprzecznych informacji o tym, jak poprowadzić rury, żeby ciepło docierało równomiernie do każdego zakątka pomieszczenia? Wyobrażasz sobie już te wszystkie warianty rozprowadzenia przewodów, ale za każdym razem gdy sięgasz po kolejny artykuł, autor odsyła cię do nieczytelnego rysunku bez wyjaśnienia, dlaczego jeden schemat działa lepiej od drugiego w twojej konkretnej sytuacji. Problem polega na tym, że schemat to dopiero początek za nim kryje się cała fizyka przepływu ciepła, dobór średnicy rury i zasady projektowania stref grzewczych, które decydują o tym, czy za trzy lata będziesz cieszyć się komfortem, czy też będziesz musiał włączać dodatkowe grzejniki. To właśnie te niuanse odróżniają instalację działającą bezawaryjnie przez dekady od takiej, która generuje koszty i frustrację.

• Układ meandrowy schemat równoległego rozprowadzenia rur
• Układ pętlowy (ślimakowy) schemat spirali rur grzewczych
• Schemat elektrycznego ogrzewania podłogowego rozmieszczenie kabli i mat
• Ogrzewanie podłogowe schematy: pytania i odpowiedzi

Układ meandrowy schemat równoległego rozprowadzenia rur

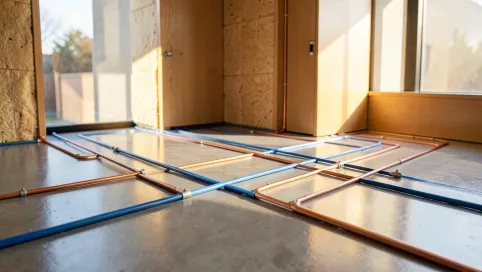

Układ meandrowy, nazywany też falistym, polega na prowadzeniu rury grzewczej wzdłuż pomieszczenia w sposób przypominający sinusoidę. Rura rozpoczyna swój bieg przy jednej ścianie, biegnie horyzontalnie do przeciwległej ściany, następnie zawraca i biegnie równolegle do poprzedniego odcinka, tworząc szereg równomiernie rozłożonych zwojów. Taki schemat rozprowadzenia rur sprawia, że temperatura czynnika grzewczego stopniowo maleje w miarę oddalania się od punktu zasilania, co w naturalny sposób generuje nieco wyższą temperaturę powierzchni podłogi przy ścianach zewnętrznych budynku. Mechanizm ten jest szczególnie korzystny w pomieszczeniach, gdzie straty ciepła są największe właśnie przy elewacjach, ponieważ zwiększony strumień ciepła rekompensuje podwyższone zapotrzebowanie na moc grzewczą w tych strefach.

Projektując instalację w układzie meandrowym, należy pamiętać o zachowaniu minimalnego promienia gięcia rury, który dla rur wielowarstwowych o średnicy 16 mm wynosi pięciokrotność średnicy zewnętrznej, czyli 80 mm. Zbyt ostre zgięcie prowadzi do lokalnego spłaszczenia przekroju rury, co zwiększa opory przepływu i może powodować niedrożność wzdłuż fragmentu pętli. Odległość między sąsiednimi ramionami meandra, określana jako rozstaw rur, typowo waha się między 10 a 20 centymetrów w zależności od projektowanego obciążenia cieplnego pomieszczenia. Przy zapotrzebowaniu rzędu 80 W/m² stosuje się rozstaw 15 cm, natomiast dla niższych obciążeń można go zwiększyć do 20 cm, co zmniejsza ilość rury na metr kwadratowy i redukuje koszty materiałowe.

Układ meandrowy sprawdza się optymalnie w pomieszczeniach o wydłużonym kształcie, takich jak korytarze, przedpokoje czy wąskie kuchnie, gdzie równoległe prowadzenie rur wzdłuż dłuższej osi pozwala na efektywne pokrycie całej powierzchni grzewczej bez tworzeniamartwych stref. Problem pojawia się jednak w pomieszczeniach kwadratowych lub szerokich, gdzie różnica temperatur między początkiem a końcem pętli może przekraczać 8°C, co skutkuje odczuwalnym dyskomfortem termicznym podłoga bywa nadmiernie ciepła w jednej części pomieszczenia i chłodna w drugiej. Rozwiązaniem jest wówczas podzielenie powierzchni na dwie niezależne strefy grzewcze, z których każda otrzymuje własną pętlę podłączoną do osobnego obiegu na rozdzielaczu.

Zobacz co na podłogę w salonie z ogrzewaniem podłogowym

Przy doborze długości pojedynczej pętli w układzie meandrowym obowiązuje zasada, że nie powinna ona przekraczać 120 metrów bieżących dla rury o średnicy 16 mm przy standardowym przepływie projektowym 2-3 m³/h. Przekroczenie tego limitu powoduje nadmierny spadek ciśnienia, który wymaga zastosowania pompy obiegowej o wyższej mocy, a w skrajnych przypadkach może skutkować nierównomiernym nagrzewaniem końcowych odcinków pętli. W praktyce projektowej przyjmuje się, że optymalna długość pętli dla rury 16 mm wynosi 80-100 metrów, co przy standardowym rozstawie 15 cm pozwala na pokrycie powierzchni około 12-15 m². Dla większych pomieszczeń konieczne jest projektowanie kilku oddzielnych pętli, z których każda zostaje wyposażona we własny zawór regulacyjny na rozdzielaczu.

Warto zauważyć, że układ meandrowy generuje charakterystyczny wzór widoczny na schemacie instalacji, który ułatwia weryfikację poprawności wykonania na etapie odbioru technicznego. Każdy fragment rury biegnie równolegle do sąsiedniego, co pozwala na szybkie sprawdzenie, czy rozstaw został zachowany zgodnie z projektem. Ta czytelność schematu sprawia, że meander jest często wybierany przez inwestorów, którzy planują samodzielny montaż instalacji, ponieważ prowadzenie rury wzdłuż prostych linii wymaga mniej precyzyjnego planowania niż w przypadku układu spiralnego.

Układ pętlowy (ślimakowy) schemat spirali rur grzewczych

Układ pętlowy, określany również mianem ślimakowego lub spirali, polega na prowadzeniu rury grzewczej w koncentrycznych zwojach zwiniętych owo od zewnętrznego obwodu pomieszczenia ku jego centrum, gdzie rura się zamyka. Schemat ten wyróżnia się tym, że rura zasilająca i powrotna biegną obok siebie przez całą długość pętli, co sprawia, że temperatura powierzchni podłogi rozkłada się niemal idealnie równomiernie na całej powierzchni grzewczej. Różnica temperatur między brzegiem a środkiem pomieszczenia rzadko przekracza 2-3°C, co przekłada się na wysoki komfort termiczny odczuwany przez użytkowników przebywających w różnych częściach tego samego pomieszczenia.

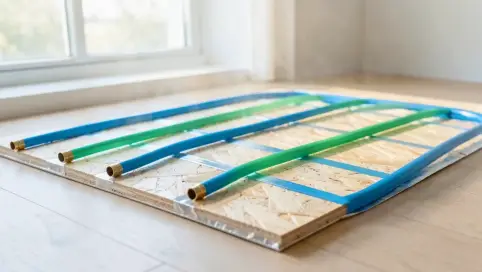

Zobacz wodne ogrzewanie podłogowe na płycie osb

Mechanizm równomiernego rozkładu temperatury w układzie ślimakowym wynika z faktu, że gorąca rura zasilająca i chłodniejsza rura powrotna biegną równolegle w odległości zaledwie kilku centymetrów od siebie, wzajemnie wymieniając ciepło przez warstwę jastrychu. Efekt ten jest szczególnie widoczny w centralnej strefie spirali, gdzie obie rury mają zbliżoną temperaturę, przez co gradient temperatury w betonie staje się minimalny. W praktyce oznacza to, że nawet w przypadku dużych pomieszczeń o powierzchni przekraczającej 30 m² można zastosować pojedynczą pętlę bez ryzyka powstania wyczuwalnych różnic temperatur na powierzchni podłogi.

Projektowanie instalacji w układzie spirali wymaga precyzyjnego wyliczenia punktu centralnego, od którego rura rozpoczyna zwijanie się w kierunku zewnętrznych ścian. W schemacie należy uwzględnić fakt, że rura powrotna wraca do rozdzielacza tą samą drogą, którą przebiegała rura zasilająca, lecz w odwrotnym kierunku. Z tego powodu całkowita długość pętli spiralnej jest dwukrotnie większa niż odległość od rozdzielacza do najdalszego punktu pomieszczenia, co należy uwzględnić przy doborze maksymalnej długości pętli. Dla rury 16 mm oznacza to, że przy dopuszczalnej długości 100 m można obsłużyć pomieszczenie oddalone od rozdzielacza o około 50 metrów, co w praktyce wystarcza na powierzchnię rzędu 25-30 m² przy standardowym rozstawie zwojów.

Układ spiralny jest szczególnie polecany do pomieszczeń o dużej powierzchni i regularnym kształcie, takich jak salony, open space'y czy warsztaty, gdzie równomierny rozkład temperatury ma kluczowe znaczenie dla komfortu użytkowników przebywających w centralnych strefach przestrzeni. Sprawdza się również doskonale w łazienkach, gdzie wymagana jest wysoka temperatura powierzchni podłogi w strefie przed prysznicem lub wanną, a jednocześnie niepożądane jest przegrzewanie stref bliższych ścianom zewnętrznym. Wadą tego schematu jest natomiast większa złożoność wykonawcza rura musi być prowadzona z zachowaniem stałego promienia gięcia, a jej zwinięcie wymaga precyzyjnego planowania trasy, aby uniknąć kolizji z wcześniej ułożonymi odcinkami.

Polecamy jak ustawiac ogrzewanie podłogowe

Przy realizacji instalacji ślimakowej stosuje się rozstaw zwojów wynoszący typowo 10-15 cm w strefach brzegowych, gdzie straty ciepła są największe, oraz 20-25 cm w centralnej części pomieszczenia, gdzie obie rury biegną blisko siebie i wymieniają ciepło efektywniej. Takie zróżnicowanie gęstości pętli pozwala na precyzyjne dostosowanie mocy cieplnej oddawanej przez podłogę do lokalnych potrzeb wynikających z rozkładu strat ciepła. W dokumentacji technicznej takie rozwiązanie określa się mianem strefowania gęstości, a jego poprawne zaprojektowanie wymaga wykonania obliczeń cieplnych dla każdej strefy oddzielnie, zgodnie z normą PN-EN 1264 regulującą projektowanie i wykonawstwo ogrzewania powierzchniowego.

Jednym z istotnych aspektów wykonawczych układu spiralnego jest konieczność zapewnienia ciągłości izolacji termicznej pod rurą na całej powierzchni pomieszczenia. W strefie brzegowej, gdzie rozstaw zwojów jest mniejszy, izolacja przeciwwilgociowa i termiczna musi być położona szczególnie starannie, ponieważ zwiększona gęstość rur przekłada się na wyższe obciążenie mechaniczne warstwy jastrychu. Warto przy tym pamiętać, że rura powrotna w układzie ślimakowym nie jest nigdy chłodniejsza od temperatury projektowej wody powrotnej, ponieważ biegnie tuż obok gorącej rury zasilającej to właśnie dlatego spirala zapewnia tak równomierny rozkład temperatury, czego nie można powiedzieć o meandrze, gdzie końcowy odcinek rury może być wyraźnie chłodniejszy.

Schemat elektrycznego ogrzewania podłogowego rozmieszczenie kabli i mat

Elektryczne ogrzewanie podłogowe różni się od wodnego nie tylko czynnikiem grzewczym, lecz także fundamentalną zasadą działania zamiast przepływającej wody oddaje ciepło bezpośrednio przez rezystancyjny przewód grzewczy zamontowany w warstwie jastrychu lub pod płytkami ceramicznymi. Schemat rozmieszczenia kabli grzewczych opiera się na zasadzie pokrycia powierzchni grzewczej ciągłym, równomiernie rozłożonymi przewodami, których gęstość mocy wyjściowej wyraża się w watach na metr kwadratowy i typowo wynosi 100-160 W/m² dla komfortowego ogrzewania podłogowego. Wybór mocy jednostkowej zależy od stopnia izolacji termicznej pomieszczenia, rodzaju posadzki oraz preferowanej temperatury powierzchni podłogi, przy czym wartość 130 W/m² stanowi kompromis między komfortem a zużyciem energii w standardowo ocieplonych budynkach.

Kable grzewcze produkowane są w dwóch podstawowych wariantach jako kable jednostronnie zasilane, gdzie oba końce przewodu podłącza się do puszki przyłączeniowej przy jednej krawędzi pomieszczenia, oraz jako kable dwustronnie zasilane, gdzie zasilanie i powrót znajdują się po przeciwnych stronach strefy grzewczej. Schemat kabla dwustronnego przypomina budową układ meandrowy, z tą różnicą, że oba przewody końcowe muszą zostać wyprowadzone do skrzynki przyłączeniowej w jednym miejscu. Kable jednostronne są łatwiejsze w montażu w pomieszczeniach o prostych kształtach, ponieważ eliminują konieczność prowadzenia powrotnego przewodu przez całą długość pętli wystarczy doprowadzić jeden koniec do punktu zasilania, a drugi pozostawić jako zamknięcie pętli w miejscu, gdzie kabel się kończy.

Maty grzewcze stanowią prefabrykowaną wersję kabli zamontowanych fabrycznie na siatce z włókna szklanego w stałym rozstawie, co eliminuje konieczność ręcznego planowania trasy przewodu. Typowa szerokość maty wynosi 50 cm, a długość dostosowuje się do wymiarów pomieszczenia matę można ciąć między przewodami, aby dopasować kształt do powierzchni użytkowej, jednak pod żadnym pozorem nie wolno przecinać samego kabla grzewczego. Schemat rozmieszczenia mat polega na pokryciu całej powierzchni grzewczej z wyłączeniem stref, gdzie planowane jest stałe wyposażenie łazienki wanna, brodzik prysznicowy, szafki stojące na stałe przymocowane do podłoża. Pozostawienie przestrzeni pod ciężkimi elementami zapobiega przegrzewaniu się kabla i chroni powierzchnię mebli przed odkształceniem.

Moc maty grzewczej na metr kwadratowy zależy od zastosowanego rozstawu kabla przy standardowym rozstawie 7-8 cm uzyskuje się moc jednostkową rzędu 150 W/m², natomiast rozstaw 10 cm przekłada się na moc około 100 W/m². Wybór odpowiedniej mocy powinien uwzględniać nie tylko zapotrzebowanie na ciepło, lecz także rodzaj posadzki pod płytkami ceramicznymi o wysokiej przewodności cieplnej można stosować maty o wyższej mocy, ponieważ ciepło jest efektywnie odprowadzane na powierzchnię. Pod panelami laminowanymi lub drewnianymi lepiej sprawdzają się maty o niższej mocy, ponieważ drewno ma niższą przewodność cieplną i wolniej oddaje ciepło, co przy zbyt wysokiej mocy mogłoby prowadzić do przegrzewania się warstwy kleju lub wypaczenia desek.

Regulacja temperatury w elektrycznym ogrzewaniu podłogowym odbywa się za pomocą termostatu z czujnikiem podłogowym, który mierzy rzeczywistą temperaturę powierzchni posadzki i porównuje ją z wartością zadaną przez użytkownika. Czujnik temperatury podłogi umieszcza się w rurce osłonowej między dwoma przewodami grzewczymi, tak aby pomiar odzwierciedlał średnią temperaturę strefy grzewczej, a nie lokalne przegrzanie nad pojedynczym kablem.Termostat programowalny pozwala na ustalenie harmonogramu pracy instalacji z podziałem na dni tygodnia i pory dnia, co może obniżyć zużycie energii elektrycznej nawet o 20-30% w porównaniu z ciągłą pracą z stałą temperaturą.

Instalacja elektrycznego ogrzewania podłogowego wymaga spełnienia ścisłych norm bezpieczeństwa określonych w przepisach budowlanych przewód grzewczy musi być uziemiony, a cały system zabezpieczony wyłącznikiem różnicowoprądowym 30 mA, który natychmiast odłączy zasilanie w przypadku uszkodzenia izolacji. W łazienkach obowiązują dodatkowe wymagania dotyczące stref ochronnych przewody grzewcze nie mogą być prowadzone w odległości mniejszej niż 60 cm od krawędzi wanny lub brodzika bez odpowiedniej izolacji przeciwwilgociowej. Spełnienie tych wymagań jest niepodważalnym warunkiem dopuszczenia instalacji do użytkowania, a ich pominięcie stanowi poważne zagrożenie dla bezpieczeństwa mieszkańców.
