Schemat podłogówki instalacji 2026 – jak zaplanować układ rur i pętli

Redakcja 2026-05-17 11:38 / Aktualizacja: 2026-05-17 11:38:10 | Udostępnij:

Planując instalację ogrzewania podłogowego, właściciele domów stają przed zadaniem, które wymaga precyzyjnego podejścia do każdego detalu od doboru rur po konfigurację kolektora. Schemat podłogówki instalacji to nie tylko rysunek techniczny; to mapa całego systemu, której błędy kosztują setki złotych przy modernizacji i generują dyskomfort przez lata użytkowania. Różnica między dobrze zaprojektowanym a chaotycznym układem sprowadza się do zrozumienia, jak ciśnienie, temperatura i rozstaw pętli wpływają na siebie nawzajem w zamkniętym obiegu.

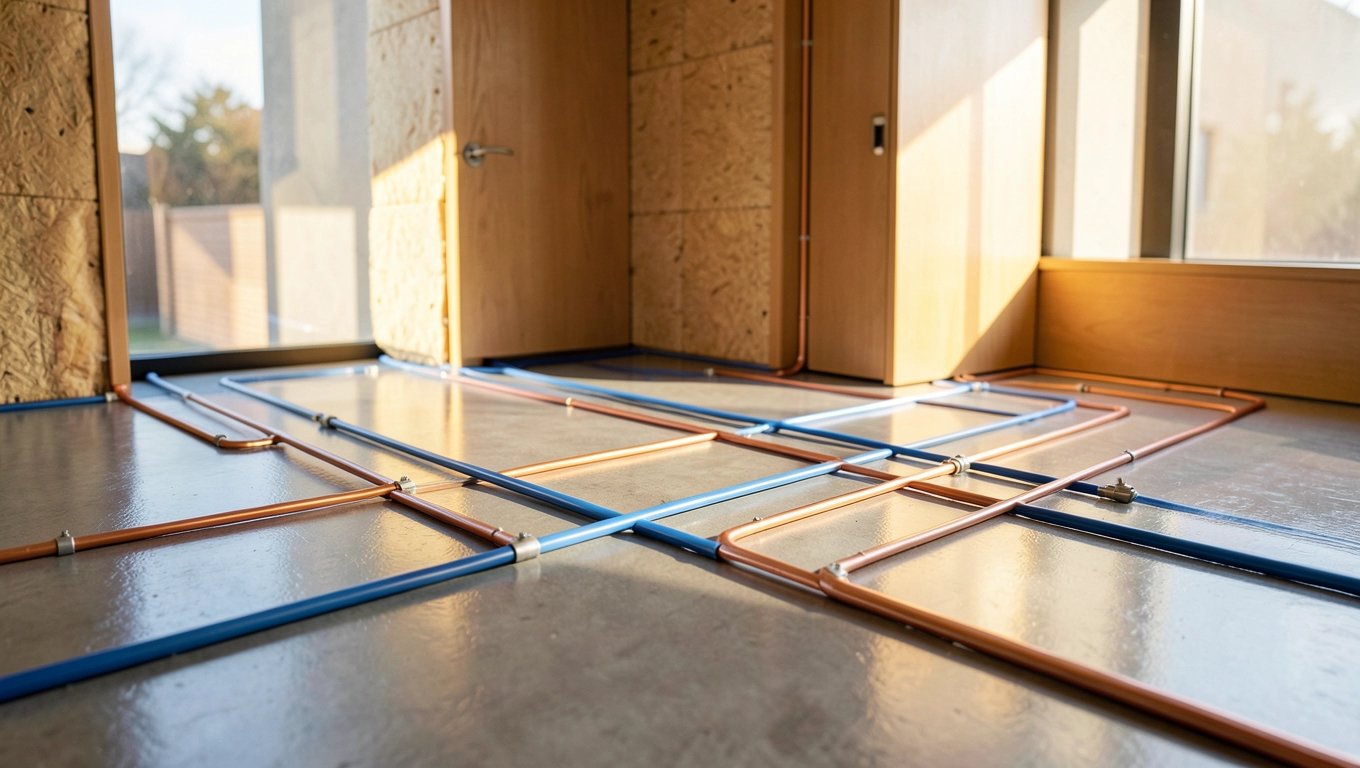

schemat podłogówki instalacji

Rodzaje rur i średnice w schemacie podłogówki instalacji

Współczesne instalacje podłogowe opierają się na trzech głównych typach rur: polietylenie sieciowanym (PEX), polieterze etylenowym (PE-RT) oraz rurach wielowarstwowych z wkładką aluminiową. Każdy z tych materiałów charakteryzuje się inną odpornością na temperaturę i ciśnienie, co bezpośrednio przekłada się na trwałość całego systemu.

Rury PEX wykazują doskonałą elastyczność i odporność na korozję, jednak ich gładka powierzchnia wewnętrzna wymaga zachowania minimalnych promieni gięcia, aby uniknąć mikropęknięć w warstwie sieciowanej. PE-RT natomiast toleruje wyższe temperatury pracy bez utraty właściwości mechanicznych, co czyni go preferowanym wyborem w systemach zasilanych z pomp ciepła.

Rury wielowarstwowe łączą zalety obu materiałów aluminiowa wkładka usztywnia konstrukcję i minimalizuje rozszerzalność liniową, podczas gdy wewnętrzna warstwa polietylenu zapewnia niskie opory przepływu. Średnice 16 mm i 20 mm dominują w instalacjach domowych, przy czym węższy wariant stosuje się w pomieszczeniach o wysokim zapotrzebowaniu na ciepło, gdzie straty ciśnienia muszą pozostać w dopuszczalnych granicach.

Sprawdź pompą ciepła grzejniki i podłogówka schemat

Dobór średnicy determinuje nie tylko przepustowość, ale również maksymalną długość pojedynczej pętli. Dla rury 16 mm granica ta wynosi około 100 metrów przekroczenie tej wartości skutkuje nierównomiernym nagrzewaniem końcowych odcinków obwodu ze względu na spadek temperatury medium. W instalacjach z większymi pomieszczeniami projektanci często dzielą strefę na kilka niezależnych pętli, każda z własnym zaworem regulacyjnym.

Złącza i kształtki stanowią krytyczne punkty całego układu. Niestaranne wykonanie połączeń prowadzi do przecieków, które ujawniają się dopiero po zamontowaniu wylewki. Systemy zaciskowe wymagają precyzyjnego doboru narzędzi i regularnego szkolenia ekipy ; alternatywą są połączenia skręcane z uszczelkami metalicznymi, które tolerują większą rozbieżność wymiarową.

Rozstaw pętli i długość obwodu w instalacji podłogowej

Odpowiedni rozstaw pętli determinuje, jak równomiernie ciepło rozprowadza się po powierzchni posadzki. W pomieszczeniach o wysokim zapotrzebowaniu takich jak łazienki czy przedpokoje stosuje się gęstszy układ, co 10 centymetrów. Ten wariant generuje wyższy strumień ciepła, sięgający 120 watów na metr kwadratowy, lecz wymaga precyzyjnego sterowania, aby uniknąć przegrzewania.

Powiązany temat ogrzewanie podłogowe schematy

Standardowe pomieszczenia mieszkalne projektuje się zazwyczaj przy rozstawie 15-20 centymetrów, co zapewnia strumień ciepła rzędu 80-100 watów na metr kwadratowy przy komforcie termicznym na poziomie 28-30 stopni Celsjusza na powierzchni podłogi. Ta temperatura powierzchniowa stanowi optimum dla ludzkiego organizmu wyższe wartości powodują dyskomfort w okolicach stóp.

W strefach przy oknach balkonowych lub dużych przeszkleniach projektanci stosują zwiększony rozstaw, kompensując w ten sposób wyższe straty cieplne krawędzi pomieszczenia. Technika ta pozwala na wyrównanie bilansu energetycznego bez konieczności zwiększania temperatury zasilania całego obwodu.

Długość pojedynczego obwodu wyznacza nie tylko komfort, ale również ekonomikę systemu. Przekroczenie 100 metrów dla rury 16 mm generuje znaczący przyrost oporów przepływu, co wymaga mocniejszej pompy obiegowej i generuje wyższe koszty eksploatacyjne. Nowoczesne systemy regulacji strefowej pozwalają na optymalizację pracy każdego obwodu niezależnie, co kompensuje ograniczenia długościowe.

Maksymalna długość pętli zależy również od materiału rury. Rury wielowarstwowe o średnicy 20 mm tolerują dłuższe odcinki nawet do 120 metrów dzięki większemu przekrojowi wewnętrznemu i mniejszym oporom hydraulicznym. Projektując schemat podłogówki instalacji, należy uwzględnić te parametry już na etapie koncepcji, aby uniknąć problemów z bilansowaniem hydraulicznym.

Straty ciśnienia w obiegu zamkniętym stanowią kluczowy parametr przy doborze pompy obiegowej. Każde zagięcie rury, każdy zawór i każdy odcinek poziomy generuje opór, który pompa musi pokonać. Sumaryczna wartość strat dla wszystkich pętli nie może przekraczać disponiblej wysokości podnoszenia pompy przy projektowanym przepływie.

Dobór kolektora i jednostki mieszającej na schemacie podłogówki

Kolektor rozdzielczy stanowi serce każdej instalacji ogrzewania podłogowego to w nim zbiegają się wszystkie pętle zasilające i powrotne. Liczba obwodów odpowiada liczbie niezależnych stref regulacyjnych, przy czym każde pomieszczenie o odmiennym profileu użytkowania wymaga własnego obwodu.

Kolektor wyposażony w zawory regulacyjne umożliwia ręczne lub automatyczne balansowanie przepływu między poszczególnymi pętlami. Przepływomierze zintegrowane z korpusem kolektora pozwalają na precyzyjne ustawienie wydatku dla każdego obwodu, co zapewnia równomierne nagrzewanie wszystkich stref. Zawory termostatyczne zainstalowane na rozdzielaczu umożliwiają zdalne sterowanie temperaturą w poszczególnych pokojach.

Jednostka mieszająca pełni funkcję modulatora temperatury zasilania. System ogrzewania podłogowego wymaga niższej temperatury medium niż tradycyjne grzejniki typowo 35-55 stopni Celsjusza. Gdy źródłem ciepła jest kocioł wysokotemperaturowy lub piec na paliwo stałe, termostatyczny zawór mieszający dozuje gorącą wodę z obiegu pierwotnego do chłodniejszego powrotu z podłogówki.

Pompa obiegowa wbudowana w jednostkę mieszającą zapewnia cyrkulację wody w obiegu podłogowym. Jej moc determinuje zdolność pokonania oporów hydraulicznych całego systemu. Dla typowych instalacji domowych wystarczająca jest pompa o mocy 0,5-1 kilowata, natomiast w rozległych systemach z wieloma pętlami należy przewidzieć urządzenie o wyższej wydajności.

Regulacja temperatury w pomieszczeniach realizowana jest poprzez termostaty pokojowe komunikujące się z siłownikami zamontowanymi na kolektorze. Nowoczesne instalacje integrują sterowanie z systemami inteligentnego domu, co pozwala na optymalizację zużycia energii w zależności od pory dnia i obecności domowników.

Wybór kolektora determinuje również możliwości rozbudowy systemu. Inwestorzy planujący przyszłą rozbudowę powinni wybrać rozdzielacz z zapasowymi miejscami przyłączeniowymi koszt jednego obwodu wykonanego podczas budowy jest wielokrotnie niższy niż modyfikacja instalacji po ułożeniu wylewki.

Izolacja termiczna i taśmy brzegowe w schemacie podłogówki

Właściwie wykonana izolacja termiczna stanowi fundament efektywności całego systemu. Bez niej ciepło ucieka do gruntu lub sąsiednich pomieszczeń, zamiast trafiać do wnętrza domu. Współczynnik przenikania ciepła materiału izolacyjnego nie powinien przekraczać wartości lambda ≤ 0,035 wata na metr Kelvin.

Płyty izolacyjne z polistyrenu ekstrudowanego (XPS) lub styropianu eps 100 stanowią standardowe rozwiązanie pod wylewkę mokrą. Grubość izolacji wynosi zazwyczaj 30 milimetrów w pomieszczeniach ogrzewanych, jednak w przypadku podłóg na gruncie lub nad nieogrzewanymi piwnicami wartość ta wzrasta do 50-80 milimetrów. Wysoka wytrzymałość na ściskanie minimum 150 kPa zapewnia stabilność pod obciążeniem wylewki i użytkowania.

System suchy wykorzystuje płyty gipsowo-kartonowe lub specjalne maty izolacyjne z wytłoczeniami pod rury. Rozwiązanie to eliminuje czas schnięcia wylewki i pozwala na szybki montaż, lecz charakteryzuje się niższą akumulacją cieplną. Suchy system sprawdza się szczególnie w renowacjach, gdzie ograniczona wysokość konstrukcji podłogi wyklucza wylewkę.

Taśmy brzegowe montowane wzdłuż ścian spełniają podwójną funkcję: izolują termicznie krawędzie podłogi od masywnych przegród i kompensują rozszerzalność wylewki pod wpływem temperatury. Brak taśmy brzegowej lub jej niewłaściwy montaż skutkuje pęknięciami posadzki w strefach kontaktowych ze ścianami.

Folia paroprzepuszczalna układana na izolacji termicznej chroni warstwę izolacyjną przed wilgocią z wylewki cementowej. W przypadku systemów suchych folia ta stanowi barierę dla dyfuzji pary wodnej między warstwami konstrukcji podłogi.

Właściwy dobór izolacji wpływa bezpośrednio na współczynnik COP systemu, szczególnie gdy źródłem ciepła jest pompa ciepła. Im lepsza izolacja termiczna, tym niższa temperatura zasilania potrzebna do osiągnięcia komfortu, co przekłada się na wyższą efektywność energetyczną całego układu.

Porównanie systemów podłogowych

System mokry charakteryzuje się wyższą bezwładnością cieplną i akumulacją energii, co sprawia, że regulacja temperatury odbywa się wolniej, ale stabilniej. Czas nagrzewania wynosi od 3 do 5 godzin od stanu zimnego. Minimalna grubość wylewki nad rurami to 45 mm, a całkowity przyrost wysokości podłogi to 80-100 mm. Koszt wykonania systemu mokrego oscyluje wokół 180-250 PLN za metr kwadratowy, uwzględniając materiały i robociznę.

System suchy oferuje błyskawiczne nagrzewanie już po 30-60 minutach od uruchomienia dzięki bezpośredniemu kontaktowi rury z panelem podłogowym. Przyrost wysokości podłogi ogranicza się do 30-50 mm, co stanowi przewagę w renowacjach. Cena systemu suchego jest wyższa: 250-400 PLN za metr kwadratowy, lecz eliminuje on czas schnięcia wylewki.

Dobór izolacji termicznej

Styropian EPS 100 o grubości 30 mm osiąga współczynnik lambda na poziomie 0,036 W/(m·K) i wytrzymuje obciążenie do 150 kPa. Jest to ekonomiczne rozwiązanie dla pomieszczeń o standardowych wymaganiach izolacyjnych. Koszt materiału to około 25-40 PLN za metr kwadratowy.

Polistyren ekstrudowany XPS o identycznej grubości oferuje niższy współczynnik lambda rzędu 0,030 W/(m·K) oraz wyższą wytrzymałość na ściskanie do 300 kPa. Cena jest odpowiednio wyższa: 45-70 PLN za metr kwadratowy, lecz parametry te rekompensują koszty w budynkach o wysokich wymaganiach energetycznych.

Schemat podłogówki instalacji powinien uwzględniać wszystkie elementy izolacyjne jako integralną część projektu, nie jako dodatek. Zaniedbanie tego aspektu na etapie planowania przekłada się na problemy eksploatacyjne nierównomierne nagrzewanie, wysokie rachunki za energię, dyskomfort użytkowników.

Norma PN-EN 1264 reguluje wymagania dotyczące projektowania i wykonania instalacji ogrzewania podłogowego, definiując między innymi minimalne parametry izolacji termicznej dla różnych stref klimatycznych. Przestrzeganie tych standardów stanowi nie tylko wymóg prawny, ale również gwarancję satysfakcji z użytkowania systemu przez dekady.

Pytania i odpowiedzi dotyczące schematu podłogówki instalacji

Jakie rodzaje rur stosuje się w instalacji ogrzewania podłogowego?

W instalacjach podłogowych najczęściej stosuje się rury PEX, PE‑RT oraz wielowarstwowe o średnicach 16 mm i 20 mm. Rury PEX charakteryzują się wysoką elastycznością i odpornością na korozję, PE‑RT wyróżnia się lepszą odpornością termiczną, natomiast rury wielowarstwowe łączą zalety obu materiałów dzięki warstwie aluminium wzmacniającej stabilność wymiarową.

Jaki rozstaw pętli należy zastosować w zależności od zapotrzebowania na ciepło?

Rozstaw pętli dobiera się według zapotrzebowania cieplnego pomieszczenia: 10 cm stosuje się przy wysokim zapotrzebowaniu, 15-20 cm przy średnim, a 25-30 cm przy niskim. Prawidłowy rozstaw wpływa na równomierny rozkład temperatury na powierzchni podłogi oraz efektywność całego systemu grzewczego.

Jaka jest maksymalna długość pętli dla rury 16 mm w podłogówce?

Maksymalna długość pętli dla rury 16 mm wynosi około 100 metrów. Przekroczenie tej wartości prowadzi do nadmiernych strat ciśnienia, nierównomiernego nagrzewania powierzchni oraz problemów z regulacją temperatury w poszczególnych obwodach.

Jakie elementy wchodzą w skład kompletnego systemu ogrzewania podłogowego?

System składa się z kolektorów wyposażonych w zawory regulacyjne, przepływomierze i odpowietrzniki, jednostki mieszającej z termostatycznym zaworem mieszającym oraz pompą obiegową o mocy 0,5-1 kW, rur dystrybucyjnych, paneli podłogowych (system suchy lub mokry) oraz izolacji termicznej z folii paroprzepuszczalnej i taśm brzegowych.

Jakie są najczęstsze błędy montażowe przy instalacji podłogówki?

Najczęstsze błędy to niewłaściwy rozstaw rur prowadzący do nierównomiernego ogrzewania, brak izolacji krawędziowej powodujący straty ciepła, niedostateczne ciśnienie podczas testów szczelności oraz nieprawidłowe ustawienie zaworów na kolektorach. Wszystkie te błędy obniżają sprawność systemu i mogą powodować awarie.

Jaka jest optymalna temperatura powierzchni podłogi w ogrzewaniu podłogowym?

Optymalna temperatura powierzchni podłogi wynosi 28-30°C. Taka wartość zapewnia komfort cieplny użytkowników, jest bezpieczna dla zdrowia i zgodna z normami dla pomieszczeń mieszkalnych. Przekroczenie tej temperatury może być niekomfortowe oraz sprzeczne z obowiązującymi przepisami budowlanymi.
